霍尔分布角度( Hall Effect Angle )

120度电角度 ( Electrical Angle of 120 degree)

介电强度( Dielectric Strength )

1000VAC/1S.2mA

绝缘电阻( Insulation Resistance )

100MΩ, 500VDC

使用环境( Operation Ambient )

-20°C   ~   +50°C

绝缘等级(Insulation Class)

Class B

PIN1

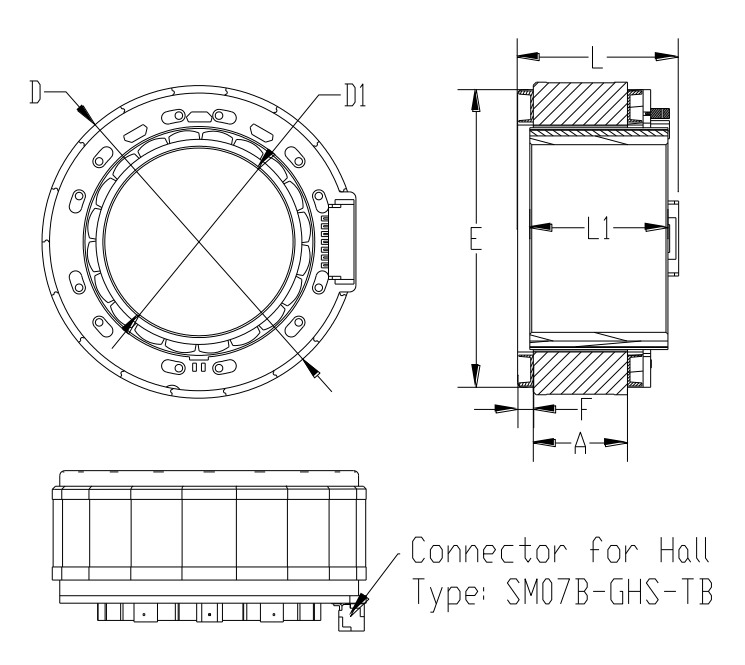

Connector for Hall is optional

Type: SM07B-GHS-TB

热敏 ( NTC2 )

PIN2

热敏 ( NTC1 )

PIN3

霍尔电源负 ( GND )

PIN4

霍尔 A ( Ha )

PIN5

霍尔 B ( Hb )

PIN6

霍尔 C( Hc )

PIN7

霍尔电源正  ( Vcc )

黄色  ( Yellow )

UL1332 AWG20

U相 ( Phase U )

红色  ( Red )

V相 ( Phase V )

黑色  ( Black)

W相 ( Phase W )

极数  ( Number of poles )

20

20

相数  ( Number of phases )

3

3

额定电压 ( Rated  voltage )

VDC

48

48

额定转矩 ( Rated torque)        ;

N.m

0.3

0.5

额定电流(Rated current)

A

3.6

4.8

额定速度 ( Rated speed )

RPM

5000

3500

额定功率 ( Rated power )

W

157

183

最大转速(Maximum speed)

RPM

6200

4800

峰值转矩 ( Peak torque )

N.m

0.96

1.5

峰值电流 ( Peak current )         ;

A

11.6

14.5

线电阻 ( Line to line resistance )

ohms@20℃

0.93

0.77

线电感 ( Line to line inductance )

mH

0.45

0.38

转矩常数 ( Torque constant )

Nm/A

0.089

0.117

反电势 ( Back EMF )

Vrms/KRPM

5.4

7.1

机身长度 ( Motor length )

mm

20

26

重量 ( Weight )

g

96

147

电气时间常数(Electrical time constant)

ms

0.48

0.49
